Световой микроскоп: устройство и начало работы
Световой микроскоп позволяет рассмотреть клетки и ткани. Чтобы получить чёткое изображение, нужно выбрать объектив, настроить освещение и навести резкость. Разберём основные детали прибора и порядок работы с готовым препаратом.

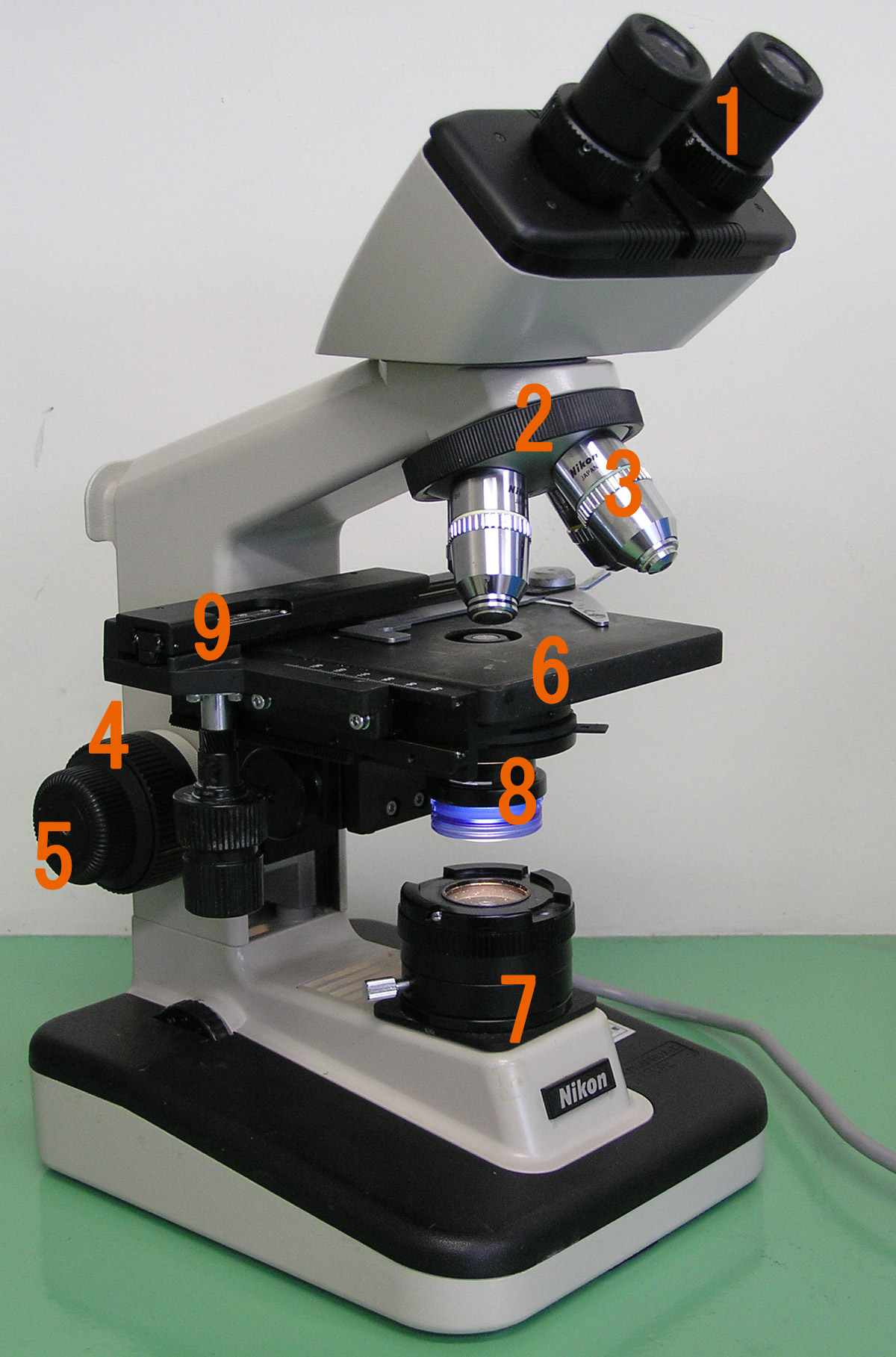

Основные детали микроскопа
- 1 — окуляры. Через них рассматривают изображение.
- 2 — револьвер, 3 — объективы. Револьвер поворачивают, чтобы сменить объектив.
- 4 — макровинт, 5 — микровинт. Ими наводят резкость.
- 6 — предметный столик, 9 — препаратоводитель. На столике закрепляют стекло, препаратоводителем перемещают его.
- 7 — осветитель, 8 — конденсор. Осветитель даёт свет, конденсор направляет его на препарат.

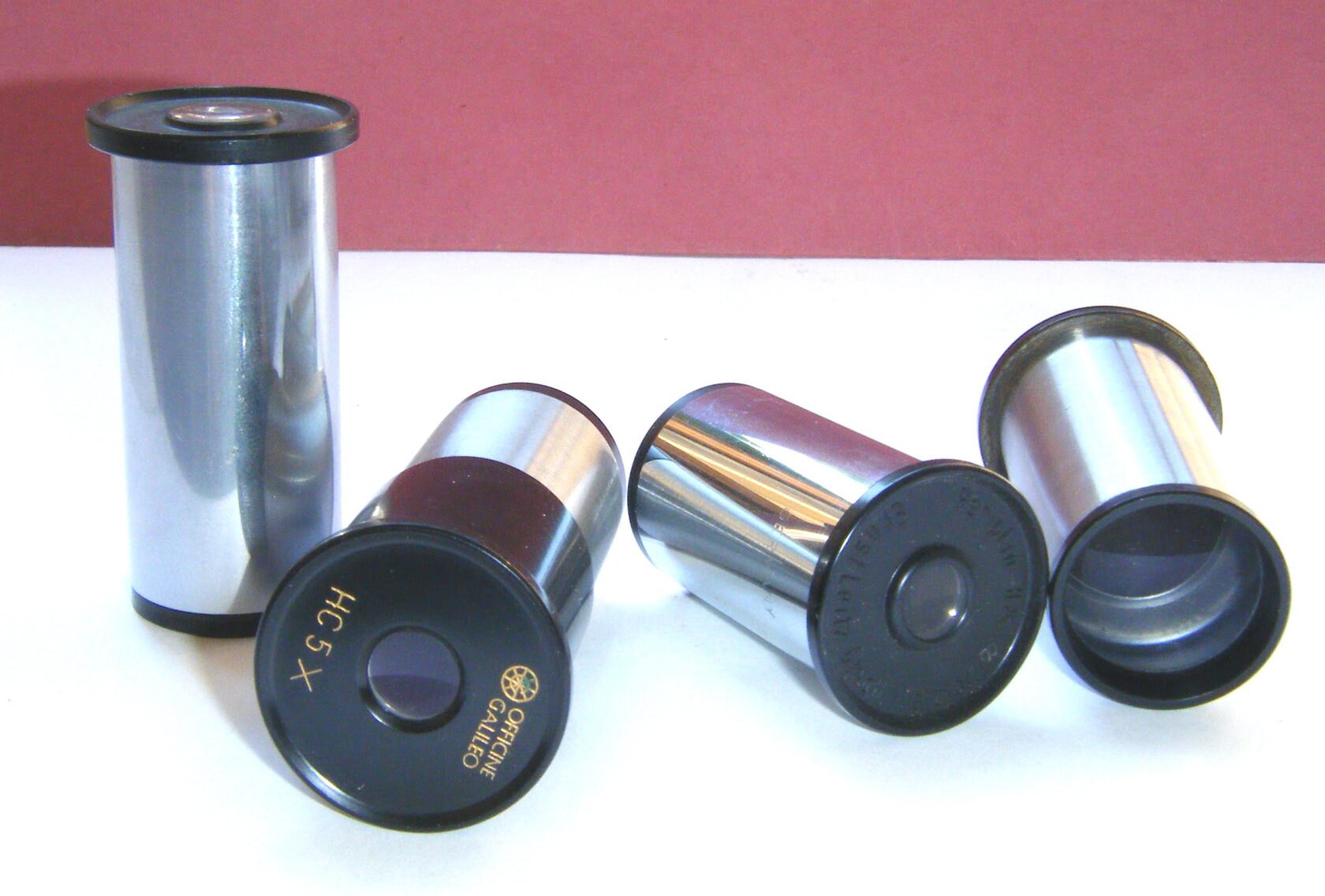

Окуляры
Окуляр находится в верхней части микроскопа. Он дополнительно увеличивает изображение, которое создаёт объектив. В учебных приборах часто используют окуляр ×10. Встречаются и другие увеличения — например, ×5 или ×15.
У монокулярного микроскопа один окуляр, у бинокулярного — два. Если окуляров два, настройте расстояние между ними так, чтобы видеть одно круглое поле. Два окуляра не удваивают увеличение.

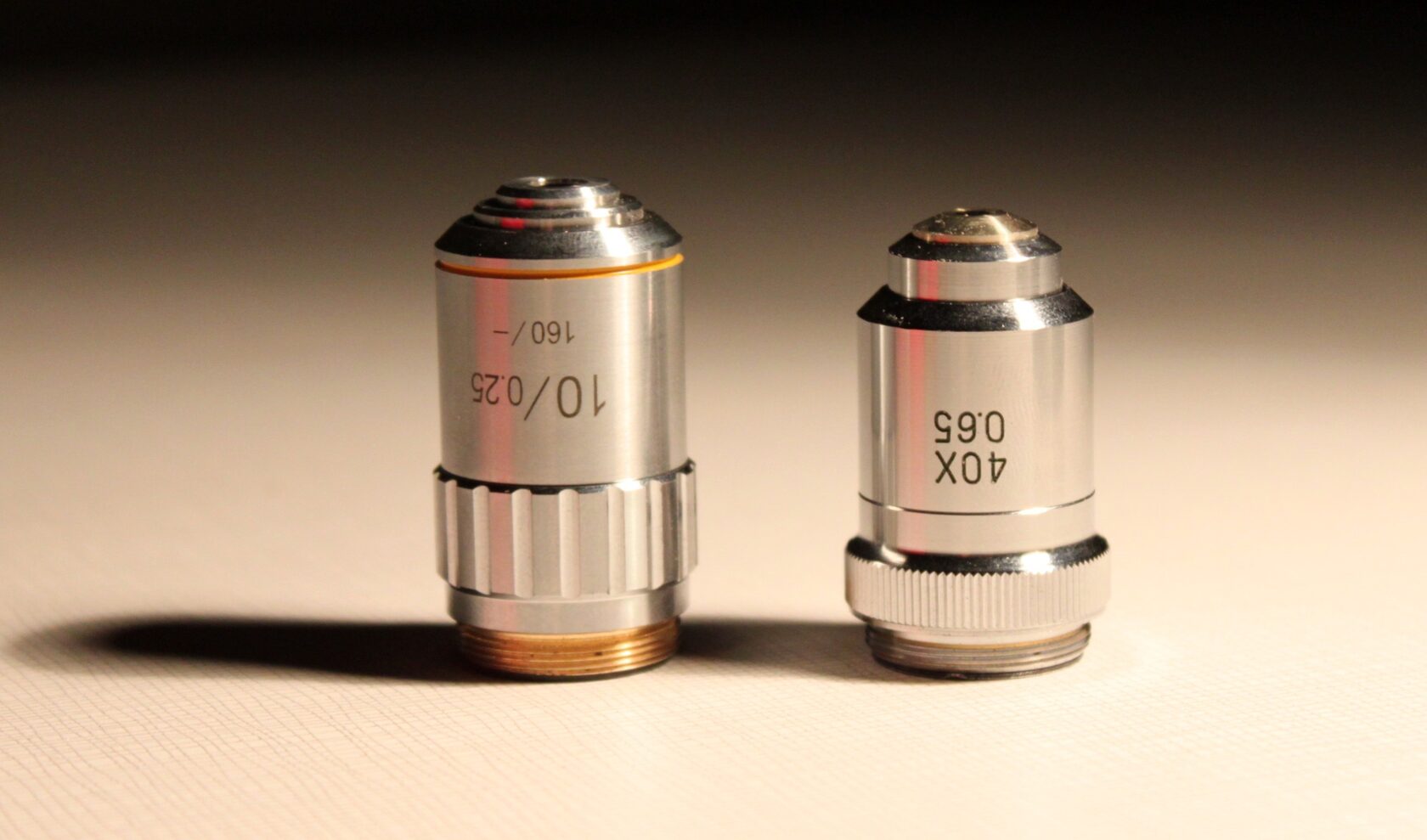

Объективы
Объектив расположен над препаратом. Несколько объективов закреплены в револьвере: повернув его, можно изменить увеличение. Смотрите на маркировку корпуса — она надёжнее, чем сравнение объективов по длине.
- ×4 и ×10 используют для поиска препарата и выбора нужного участка.
- ×40 позволяет рассмотреть более мелкие детали уже найденного объекта.
- ×100 часто бывает масляным иммерсионным: между его передней линзой и покровным стеклом должно находиться специальное масло. Такой объектив используют по отдельной инструкции.
Сухие объективы работают без иммерсионной жидкости. На масляных объективах есть обозначение Oil, Oel или другое указание производителя. Масло не наносят на обычный сухой объектив.
Как посчитать увеличение
Общее увеличение равно произведению увеличений окуляра и объектива. Для окуляра ×10:
- объектив ×4 → общее увеличение ×40;
- объектив ×10 → ×100;
- объектив ×40 → ×400.
При переходе к большему увеличению видимый участок препарата становится меньше. Поэтому сначала найдите нужную структуру на малом увеличении и поместите её в центр поля зрения.
Предметный столик и ручки фокусировки
Предметное стекло лежит на столике. Держатель фиксирует его, а ручки препаратоводителя перемещают вправо, влево, вперёд и назад. У простых учебных моделей стекло удерживают зажимы и передвигают рукой.
Макровинт быстро меняет расстояние между препаратом и объективом: им находят изображение на малом увеличении. Микровинт изменяет это расстояние небольшими шагами и позволяет точно навести резкость. У многих моделей обе ручки расположены на одной оси: большая — грубая настройка, меньшая — точная.

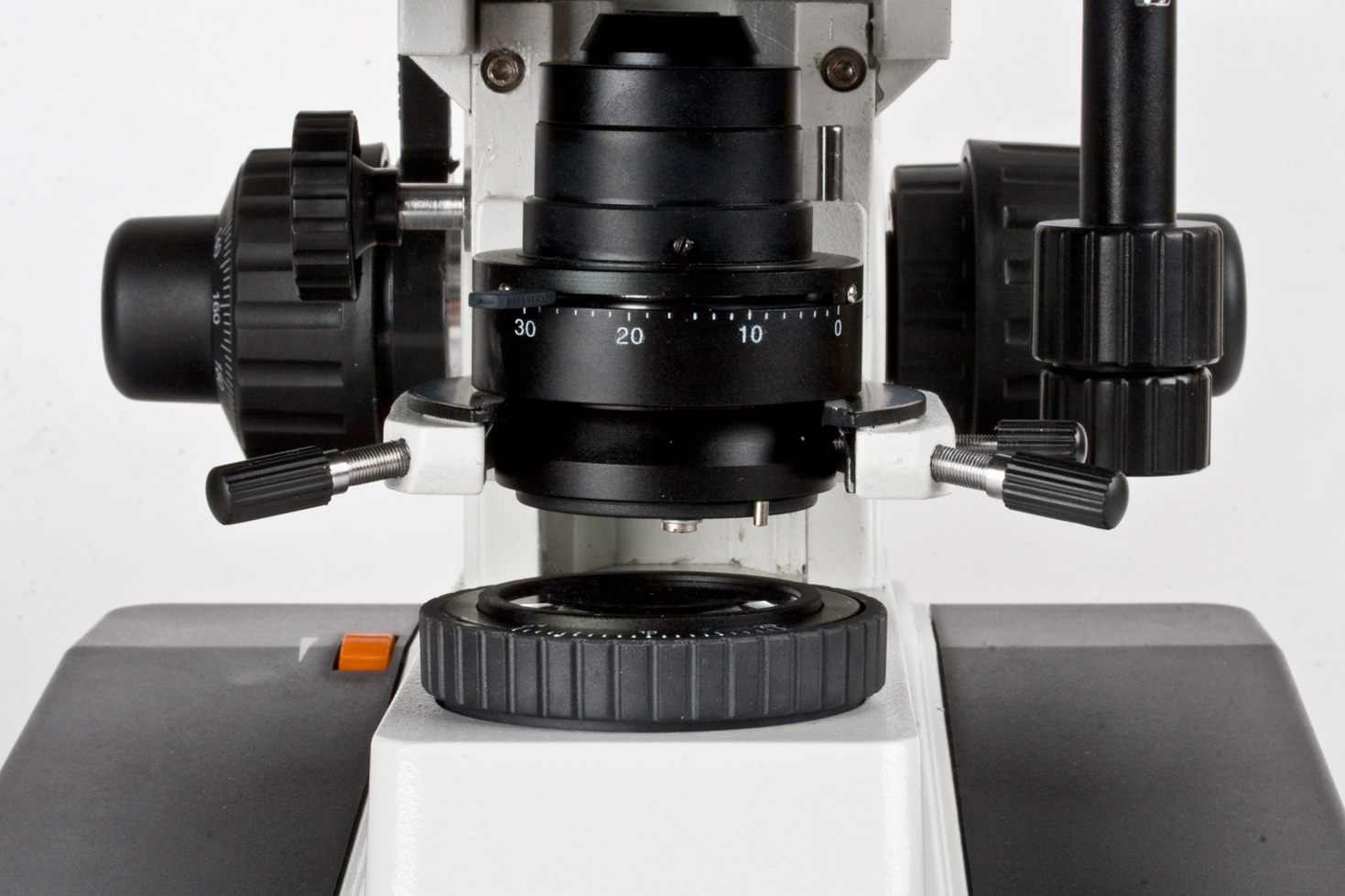

Освещение и конденсор
Осветитель посылает свет снизу через препарат. Конденсор собирает этот свет и освещает рассматриваемый участок. После прохождения через препарат свет попадает в объектив, а полученное изображение рассматривают через окуляр.
Яркость лампы меняют регулятором осветителя. Апертурная диафрагма конденсора влияет на контраст и различимость мелких деталей. Если закрыть её слишком сильно, изображение станет темнее, а часть деталей перестанет различаться.
Начало работы: по шагам
1. Выберите малое увеличение
Поставьте микроскоп на устойчивый стол и включите осветитель. Поверните револьвер так, чтобы над препаратом оказался объектив ×4 или ×10. Он должен зафиксироваться в рабочем положении. На общей фотографии выше это детали 2 и 3.

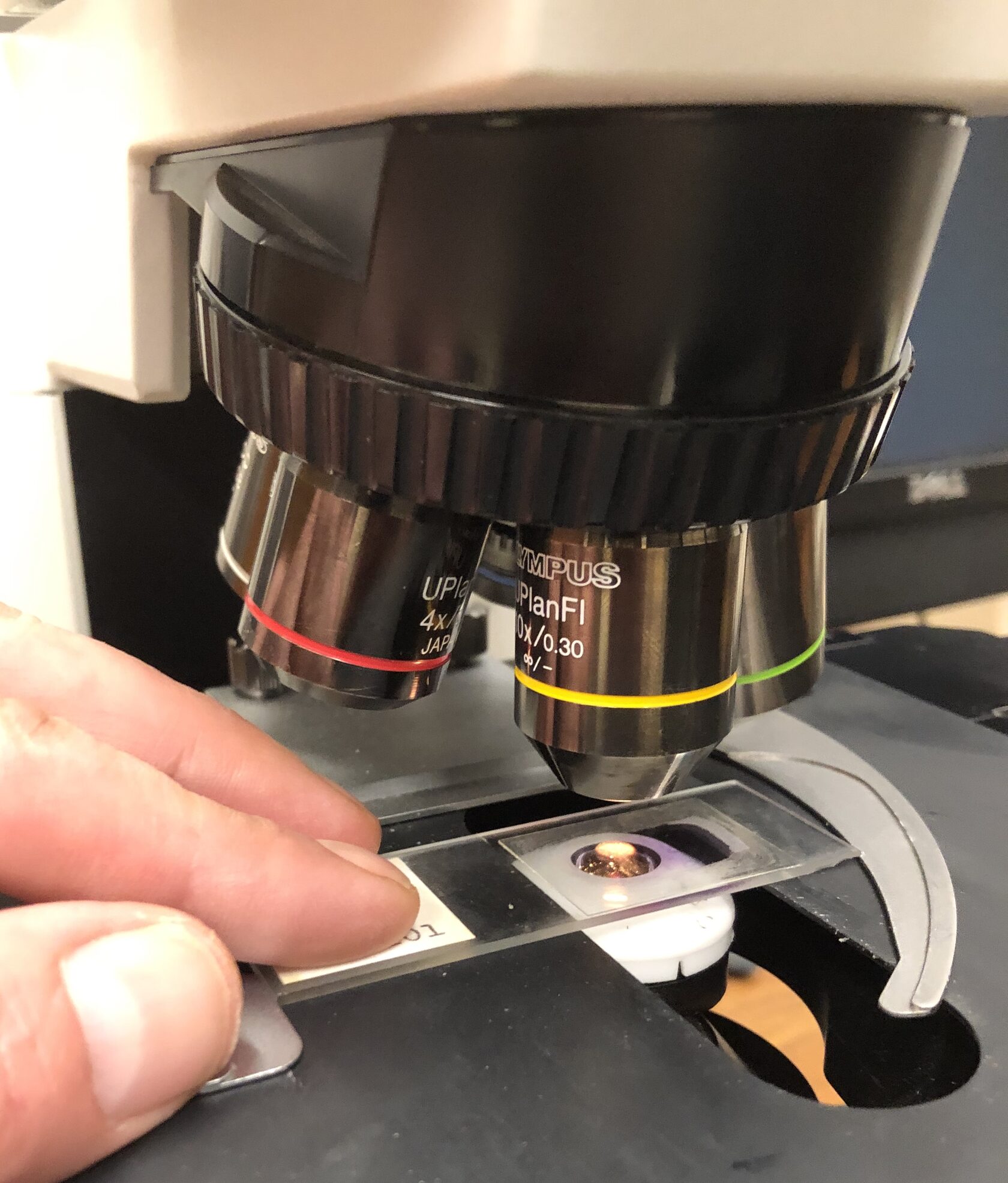

2. Закрепите препарат
Положите препарат на столик покровным стеклом вверх и закрепите в держателе. Переместите препарат так, чтобы нужный участок находился под объективом. Держите стекло за края, не касаясь покровного стекла.

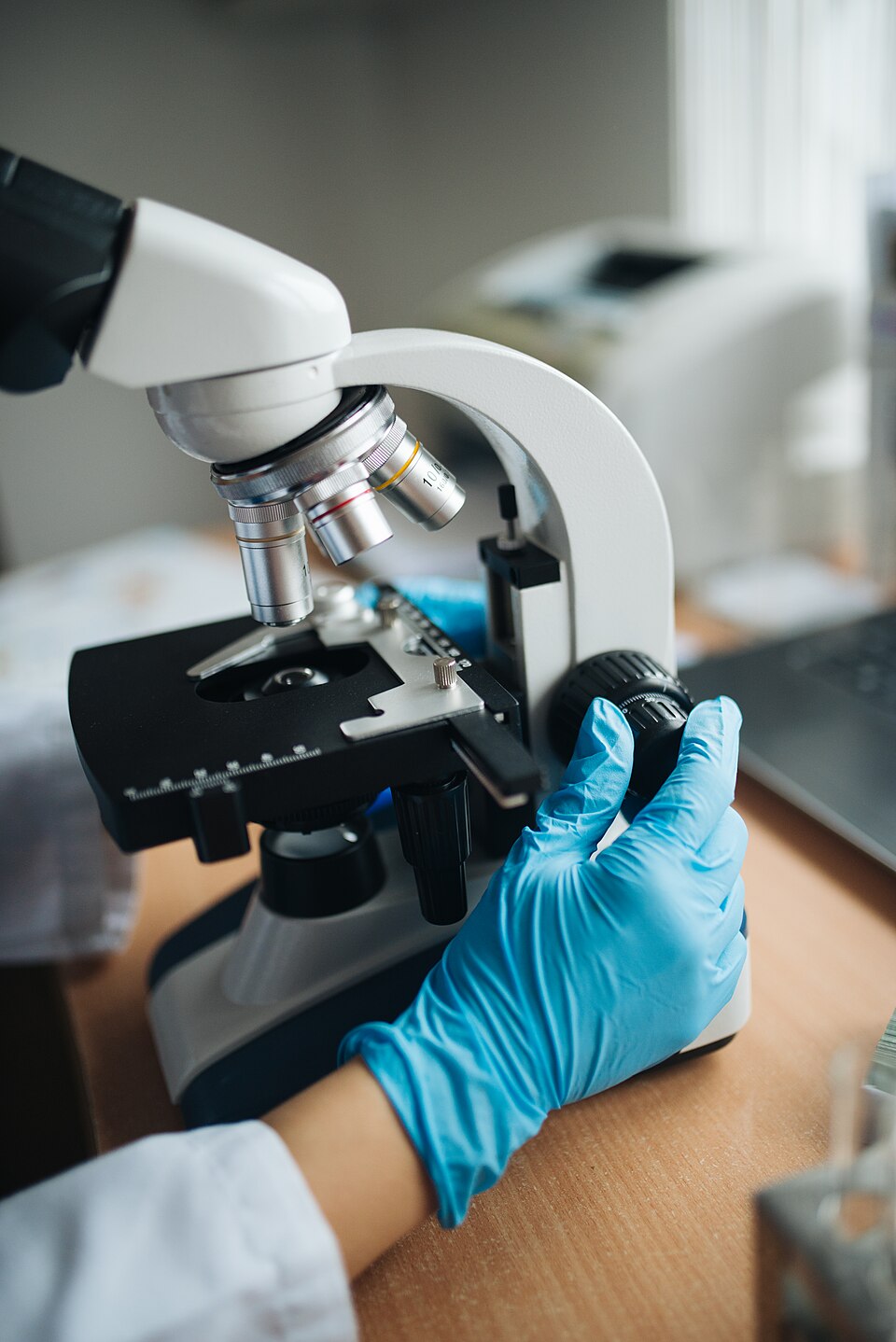

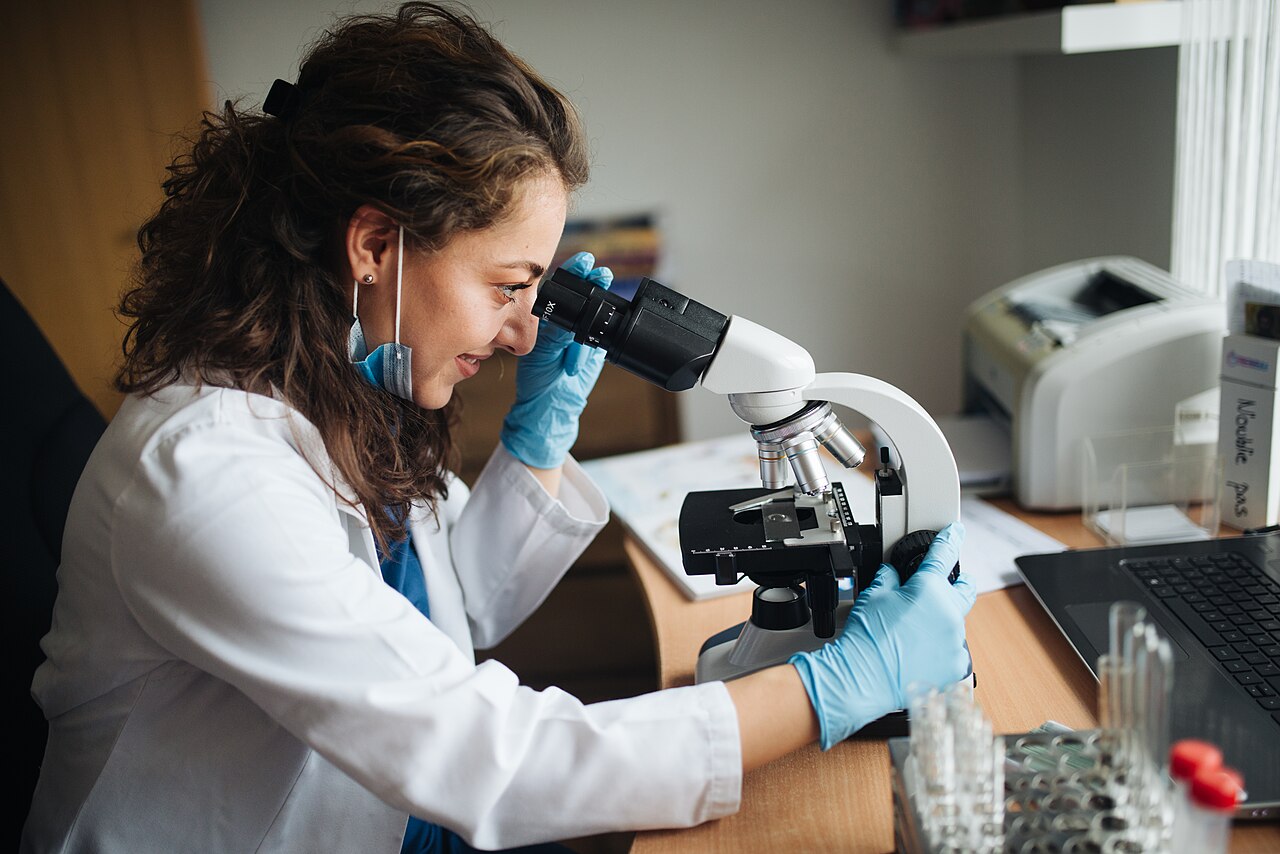

3. Найдите изображение и наведите резкость
На малом увеличении осторожно сблизьте объектив и препарат, наблюдая за ними сбоку и не допуская контакта. Затем смотрите в окуляр и плавно увеличивайте расстояние макровинтом, пока не появится изображение. Небольшими поворотами микровинта сделайте контуры чёткими.
4. Рассмотрите нужную деталь
Поместите её в центр поля зрения и поверните револьвер к следующему объективу, например ×40. После переключения уточняйте резкость микровинтом и при необходимости подстройте освещение. На большом увеличении не ищите фокус широкими движениями макровинта: объектив находится близко к стеклу.
Если изображение не получается
- Поле тёмное. Проверьте, включён ли осветитель, стоит ли объектив в рабочем положении и не закрыта ли диафрагма.
- Объект виден, но размыт. Медленно поворачивайте микровинт, наблюдая, становятся ли его границы чётче.
- Объект исчез после смены объектива. Вернитесь к малому увеличению, найдите его снова и поместите в центр поля.
После работы установите малый объектив, опустите столик и снимите препарат. Выключите осветитель. Для очистки оптических поверхностей используйте специальную бумагу для линз.
Автор: Валентин Игоревич Симахин, преподаватель биологии, эксперт ЕГЭ, врач-генетик.
